КАК ИЗМЕРИТЬ
ДЛИНУ И ШИРИНУ ПОЛОТНА ЛЕНТЫ?

Длина ленты

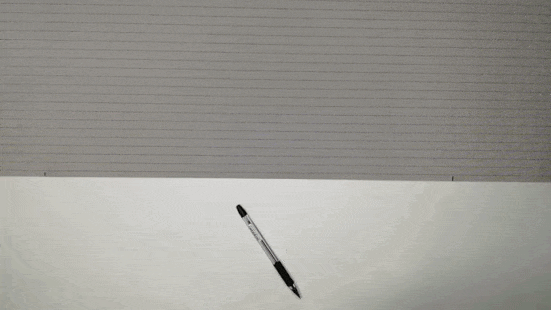

В длине ленты на прямом участке сделайте отметку в отправной точке (0), откуда будет начинаться замер ленты. Далее прокручивайте ленту и отмеряйте равные отрезки (конвейеры до 5 метров отмеряйте по 50 см, более 5 метров - по 1 метру) и делайте риски (отметки), маркируя их по порядку (1, 2, 3 и т.д). Так Вы не запутаетесь, если вдруг перевернете ленту. Замерить нужно всю длину по кольцу, пока вы не дойдете до стартовой отметки.

Осмотрите края ленты на наличие износа, измерьте расстояние от края до края в месте, где износ отсутствует. В случае, если износ идет по всей длине ленты, значит ширина была подобрана неправильно и лента задевает неподвижные части транспортера. В таком случае сделайте замер от края до края без учета изношенной части. (Если на ленте есть аксессуары, то сделайте замеры с той стороны, где их нет, чтобы не допустить ошибку.
Если измерения проводятся на конвейере, то важно это делать в области вала - так мы удостоверимся, что прикладываем линейку или рулетку строго перпендикулярно длине ленты.

Ширина ленты

Рекомендуемое натяжение для ленты с тканевым (полиэстерным) кордом составляет около 1.5% от длины.
То есть когда мы устанавливаем новую ленту, мы отводим натяжной вал на расстояние, равное 0,75% длины ленты (потому что 1,5% высчитываются из общей длины ленты в кольце) и лента увеличивается в длине. Соответственно, когда мы делаем замер ленты, которая уже отходила свой срок службы, нам нужно отнять 1,5% от длины, чтобы новая лента встала идеально.

Подсчитать этот процент нетрудно - нужно поставить метки на расстоянии 1000 мм друг от друга (это 100%), потом посчитать значение при котором это расстояние будет 101.5% (1015 мм) и отвести вал до значения при котором расстояние между отметками станет 1015 мм.
Важно натягивать строго перпендикулярно, чтобы приводной и натяжной вал были параллельны друг другу.

Натяжение ленты

В заявке обязательно нужно указать, какое соединение ленты на вашем конвейере - сварной шов или замок.
Швы бывают прямые/косые и зубьями/внахлест

Соединение ленты

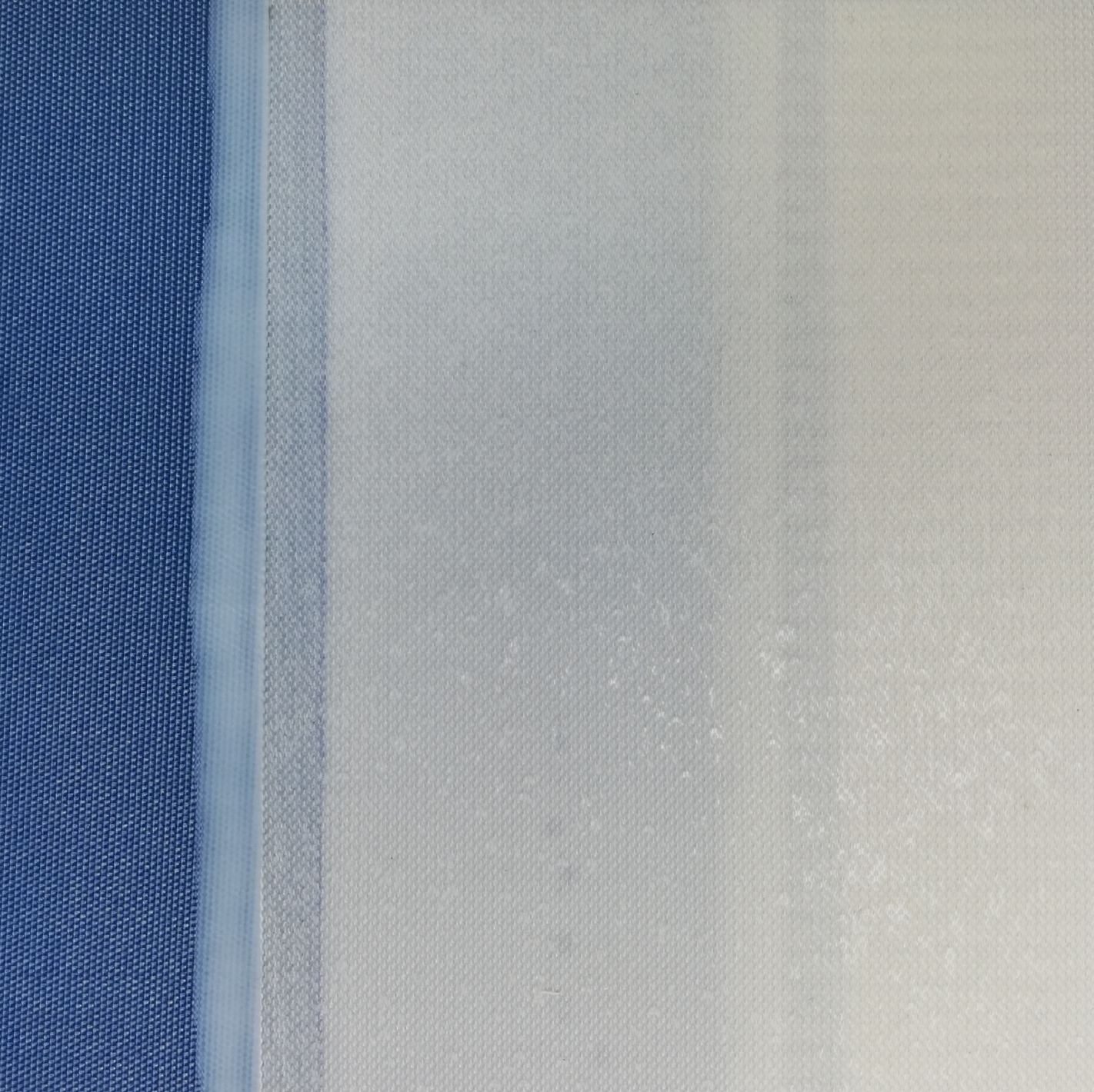

прямой внахлест

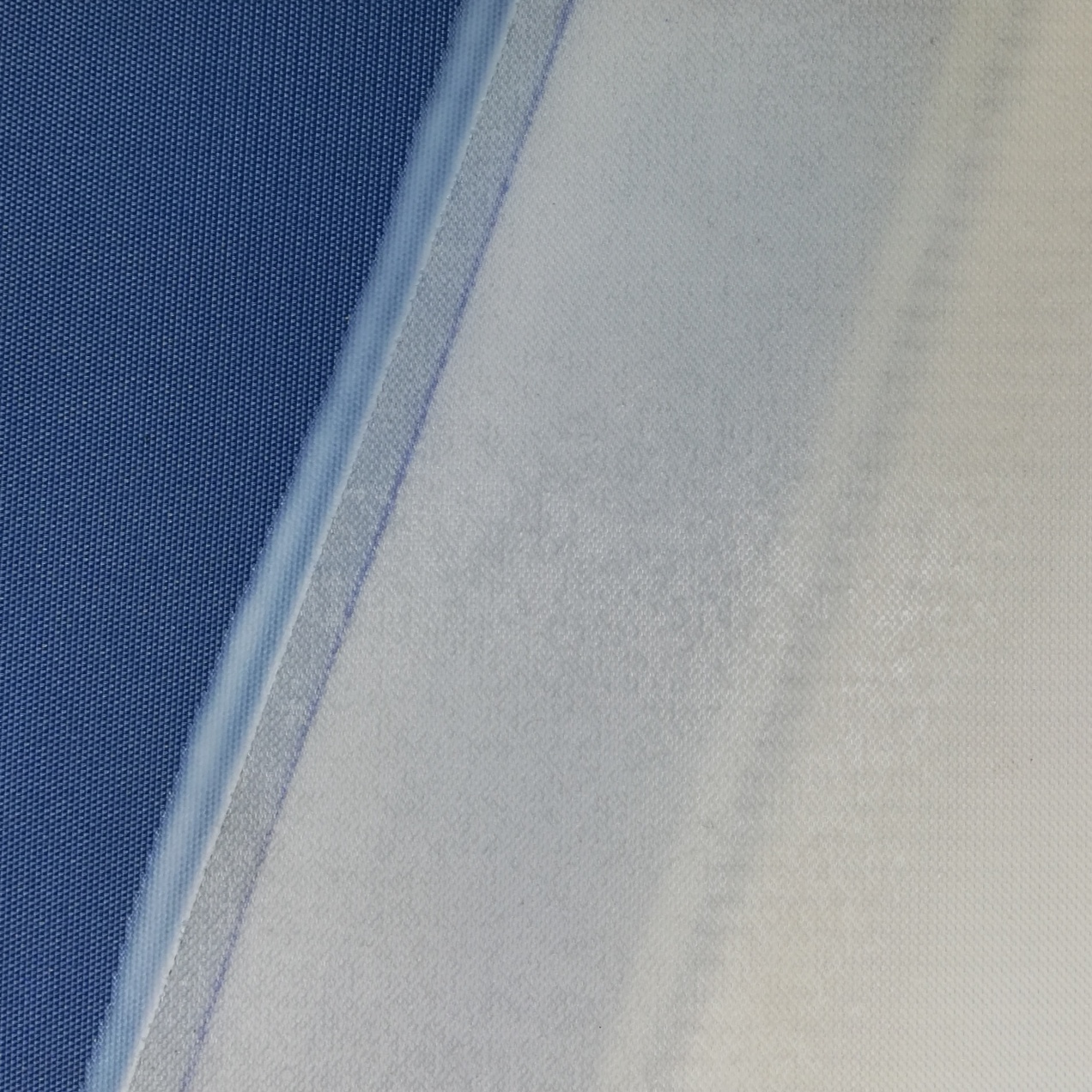

косой внахлест

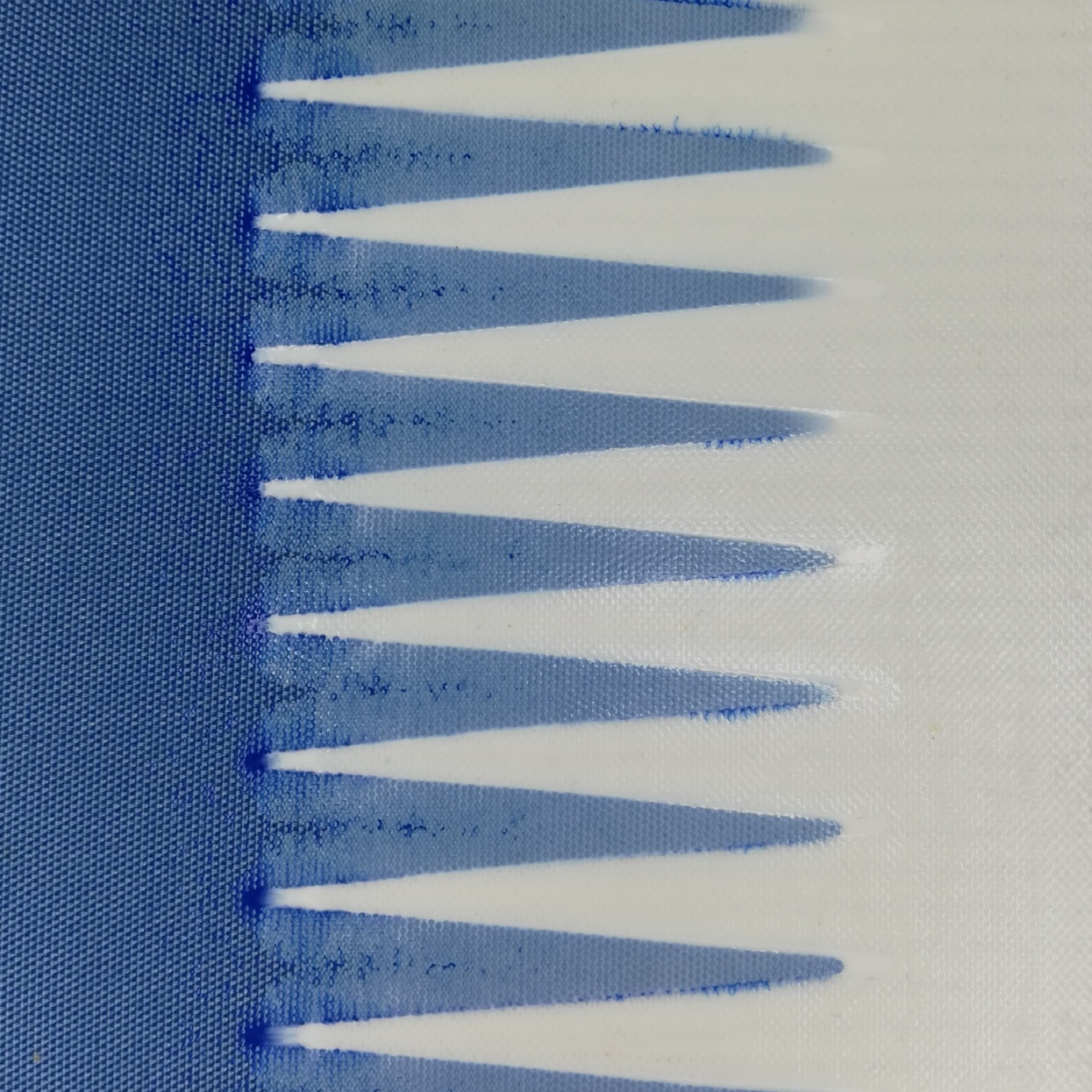

прямой зубьями

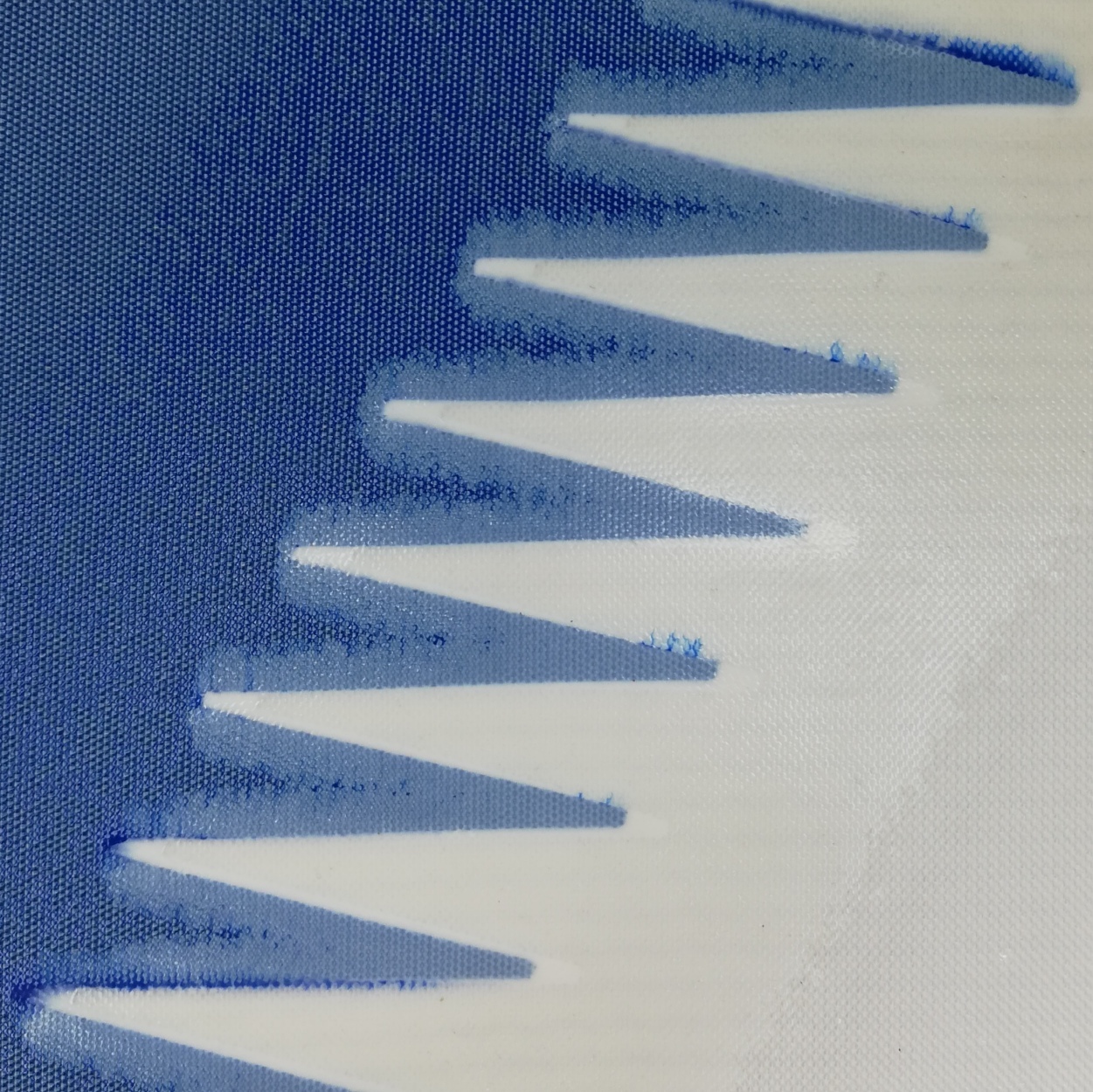

косой зубьями

Замки:

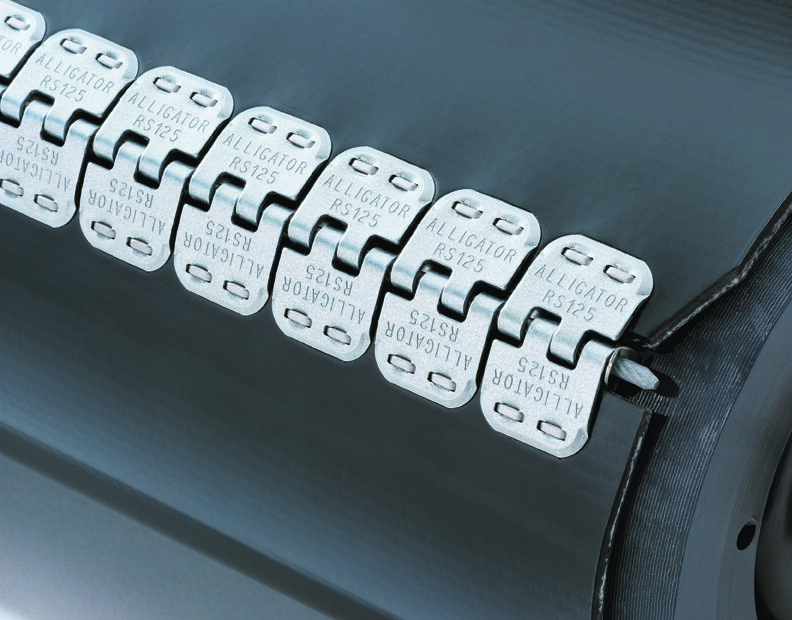

Alligator
для тяжелонагруженных транспортеров

Обратите внимание, что на конвейере вы измеряете натянутую ленту. Если хода натяжителя хватает для корректной работы ленты без провисов, то можно указать полученные данные. Однако, если хода натяжителя уже не хватает, то при размещении заказа на новую ленту нужно указать скорректированную длину за вычетом растяжения.
Для этого необходимо замерить шток (ход) натяжной станции и зафиксировать его (в см).

Anker
для легконагруженных транспортеров

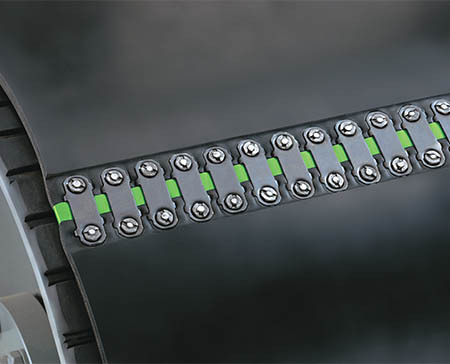

Bolt
для тяжелонагруженных транспортеров

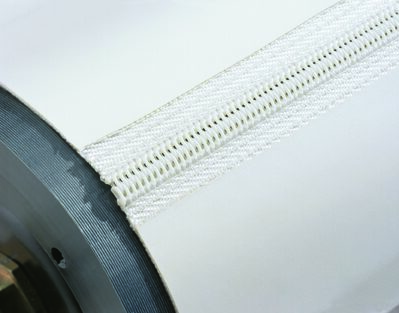

Spirlal
для металлодетекторов и легконагруженных транспортеров
