ПОДБОР МОДУЛЬНОЙ ЛЕНТЫ

Рекомендации руководителя технической службы PROGRESS

Время прочтения 4 минуты

Правильный подбор модульной ленты - это залог успеха работы линии. От подбора зависит ресурс работы ленты, частота ее обслуживания, период простоя, вероятность аварийных остановок и брака продукции, расход воды и моющих средств на очистку, электроэнергии и другие немаловажные факторы.

LET'S GO!

Подбор

01 Есть маркировка, устраивает срок службы

Отправить в PROGRESS
Мы подберем и сэкономим Ваше время

02 Есть маркировка, не устраивает срок службы

Смотри пункт 03

03 Подбор по опросному листу

Заполнить опросник

04 Самостоятельный подбор

Смотри инструкцию ниже

Отправить в PROGRESS

Подбор

01 Есть маркировка, устраивает срок службы
02 Есть маркировка, не устраивает срок службы
03 Подбор по опросному листу
04 Самостоятельный подбор

Отправить в PROGRESS

Заполнить опросник

Смотри пункт 03

Смотри инструкцию ниже

Отправить в PROGRESS

Инструкция по подбору

Электронный каталог PROGRESS с модульными лентами

1

Итак, чтобы самостоятельно подобрать ленту, нам потребуются следующие инструменты:

1

Электронный каталог PROGRESS с модульными лентами

Скачать каталог PROGRESS

Скачать каталог

Чем и где записать замеры

2

Штангенциркуль

3

2

Чем и где записать замеры

3

Штангенциркуль и рулетка

С конструкцией модульной ленты мы разобрались в предыдущей статье.

Часть 1

Геометрические параметры модульной ленты

Для замера возьмите штангенциркуль и выполните замеры, как указано на видео

Структура рабочей поверхности ленты

Гладкая

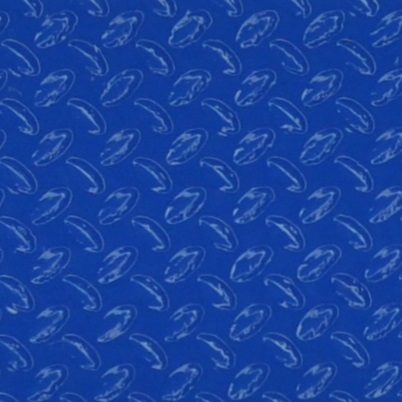

С рисунком

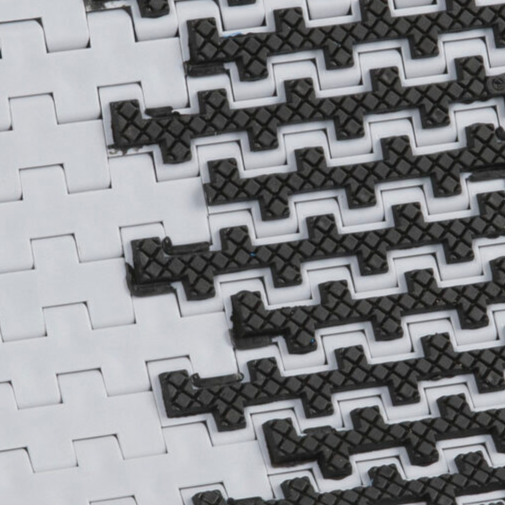

GT - grip top (резиновые накладки)

NS - non-slip (антиприлипающая)

RR - raised rib (скользящая)

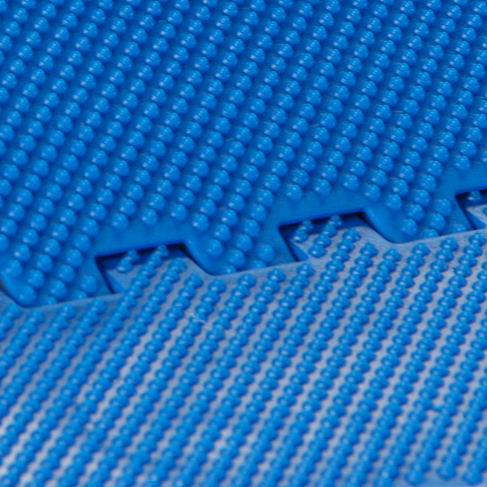

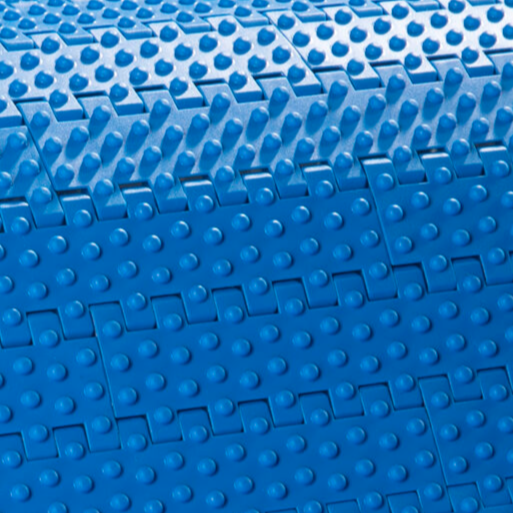

NT - nub top (антискользящая)

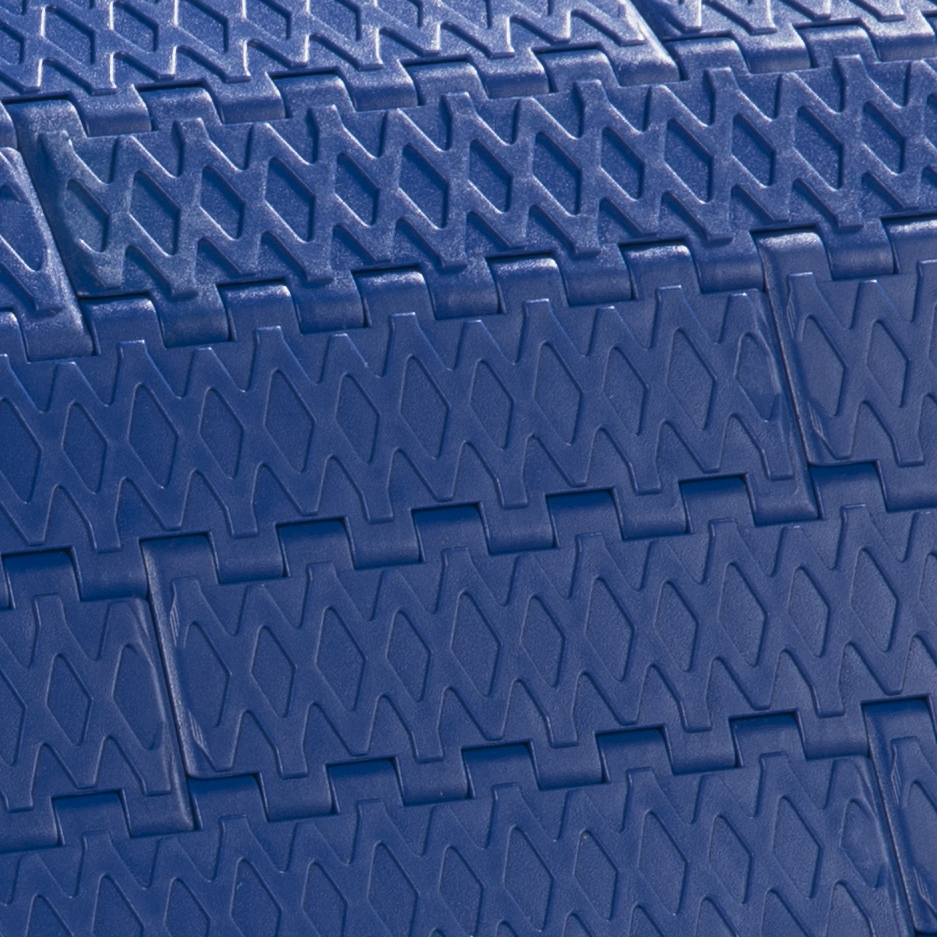

CR - corrugated non-slip (антиприлипающая)

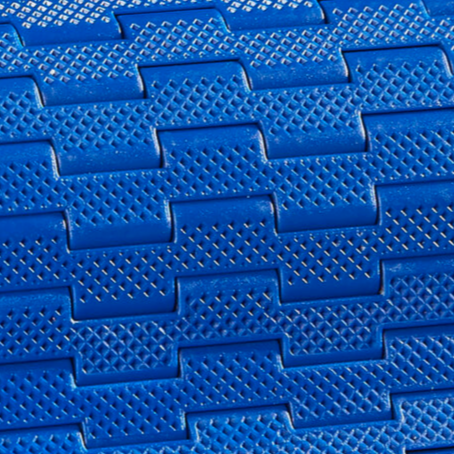

NP - negative pyramid (антиприлипающая)

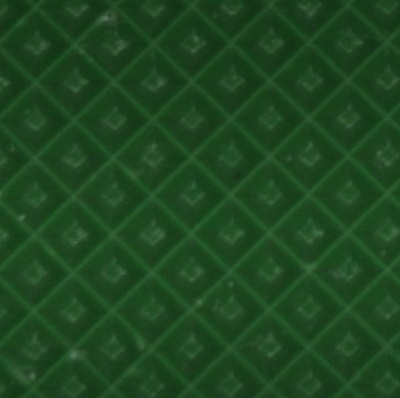

DT - diamond top (антиприлипающая)

Закрытая поверхность (C - Close)

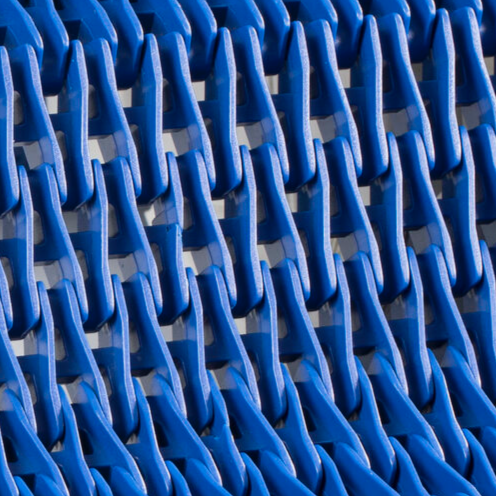

Открытая поверхность (FG - Flush Grid и PR%)

Вид приводной поверхности

Открытый

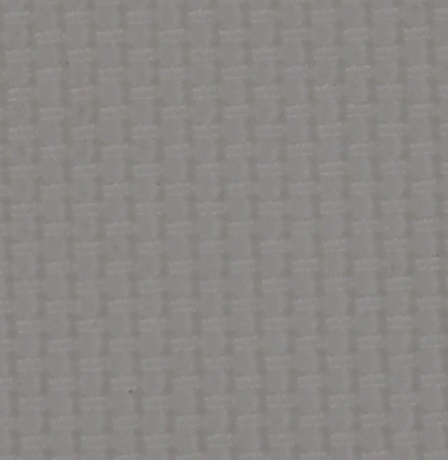

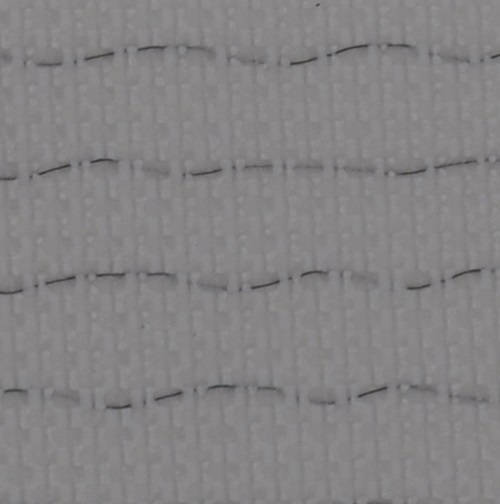

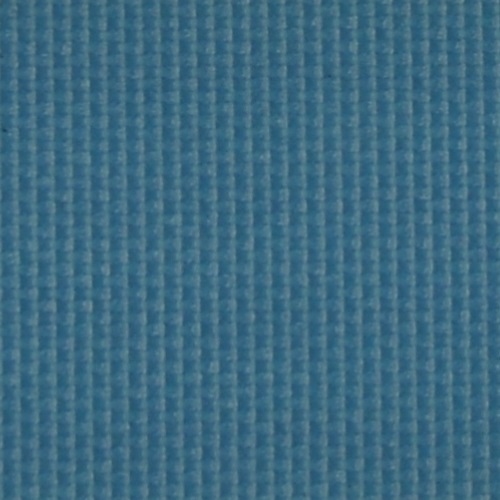

(тканевое плетение)

Закрытый

RICE
BOTTOM

Аналогична рабочей поверхности

SQPR

Края ленты открытые или запаянные?

Обработка края

Запаянные края используются на тех участках, где много воды, жира, масла, крови и прочего, чем могут пропитаться открытые края лент

Количество слоев

Сколько слоев ткани вы видите в составе конструкции ленты?

В маркировке производителей количество слоев всегда обозначается цифрой в самом начале, то есть лента Nitta 3 N 21 - это трехслойная лента, лента Chiorino 2 M5 U0-U2 HP W A 1.3 - это двуслойная лента, а Nitta 1 LRWAFP NDP 907 - это однослойная лента с открытым кордом.

Диаметр самого малого огибаемого вала (в мм) или наличие на транспортере ножевого разворота - это неподвижный закругленный край поддерживающего стола для стыковки 2х транспортеров для плавного перемещения продукции.

В маркировке производителей количество слоев всегда обозначается цифрой в самом начале, то есть лента Nitta 3 N 21 - это трехслойная лента, лента Chiorino 2 M5 U0-U2 HP W A 1.3 - это двуслойная лента, а Nitta 1 LRWAFP NDP 907 - это однослойная лента с открытым кордом.

Диаметр самого малого огибаемого вала (в мм) или наличие на транспортере ножевого разворота - это неподвижный закругленный край поддерживающего стола для стыковки двух транспортеров для плавного перемещения продукции.

Количество слоев

Сколько слоев ткани вы видите в составе конструкции ленты?

Часть 2

Выбор в зависимости от типа конвейера

На роликах

Нежесткий корд

Конвейер

Желобообразный

Длинный (от 10 метров)

Наклонный

Поворотный

Жесткий корд

Структурная рабочая поверхность

Выбираем закрытый корд

Nitta - маркировка N
Chiorino -T

Nitta - маркировка R
Chiorino -M

Смотреть в пункте "Структуры рабочей поверхности" и выбрать подходящее по описанию

На роликах

Нежесткий корд

Конвейер

На роликах

Желобообразный
Поворотный

Длинный (от 10 метров)

Длинный
(от 10 метров)

Наклонный

Поворотный

Жесткий корд

Структурная рабочая поверхность

Выбираем закрытый корд

Nitta - маркировка N
Chiorino -T

Nitta - маркировка R
Chiorino -M

Смотреть в пункте "Структуры рабочей поверхности" и выбрать подходящее по описанию

Желобообразный

Часть 2

Выбор в зависимости от типа конвейера

Часть 3

Выбор типа материала

Часть 3

Выбор типа материала

LET'S GO!

Посмотреть таблицу материалов

Чтение маркировок

Подбор аксессуаров

Гофроборт

Поперечный профиль

Продольный профиль (направляющая)

Высота ... мм
Шаг ... мм
Ширина ... мм
Отступ от края ленты ... мм
Количество гофробортов ... шт

Виды профиля: обычный, усиленный, волной
Длина ... мм
Шаг ... мм
Высота ... мм
Количество ячеек на подгон шага ... шт
Угол наклона ... градусов

Положение: нижний, верхний
Количество ... шт
Ширина основания ... мм
Высота ... мм
Расстояние до середины ... шт

Минимальный диаметр вала при наличии поперечного профиля рассчитывается по формуле: высота гофроборта х3

Минимальный диаметр вала при наличии поперечного профиля рассчитывается по формуле: высота профиля х2

Минимальный диаметр вала при наличии поперечного профиля рассчитывается по формуле: высота профиля х2,5

Вид и цвет профиля:

G - гладкий профиль зеленого цвета
W - гладкий профиль белого цвета
B - гладкий профиль синего цвета
TR - гладкий профиль прозрачный
KG - профиль зеленого цвета с канавками
KW - профиль белого цвета с канавками

Теперь у Вас собраны все данные для подбора конвейерной ленты!

Теперь у Вас собраны все данные для побора конвейерной ленты!

Вы всегда можете обратиться к нашей инженерной службе для консультации, а также они смогут приехать и провести аудит предприятия, выявить возможные причины быстрого износа ленты, подберут наилучший вариант и дадут советы, как обслуживать линию, чтобы замены были редкими и только плановыми. ПОМНИТЕ, что чем больше информации Вы предоставите, тем более точным будет подбор. Инженеры - не экстрасенсы ( к сожалению) и не смогут приворожить ленту без фотографии.

А к заказу с конвейерной лентой мы приложим документ "Паспорт качества", в котором будет маркировка ленты и ее характеристики, чтобы в дальнейшем вы могли запросить у нас ленту за 3 минуты.

Вы всегда можете обратиться к нашим инженерам за консультацией в подборе комплектующей на Ваше оборудование!

Вы всегда можете обратиться к нашей инженерной службе для консультации, а также они смогут приехать и провести аудит предприятия, выявить возможные причины быстрого износа ленты, подберут наилучший вариант и дадут советы, как обслуживать линию, чтобы замены были редкими и только плановыми. ПОМНИТЕ, что чем больше информации Вы предоставите, тем более точным будет подбор. Инженеры - не экстрасенсы ( к сожалению) и не смогут приворожить ленту без фотографии.

А к заказу с конвейерной лентой мы приложим документ "Паспорт качества", в котором будет маркировка ленты и ее характеристики, чтобы в дальнейшем вы могли запросить у нас ленту за 3 минуты.

Вы всегда можете обратиться к нашим инженерам за консультацией в подборе комплектующей на Ваше оборудование!
